vektorový analyzátor Siglent SHN914A
Přenosný vektorový síťový analyzátor se 2 porty s frekvenčním rozsahem do 14 GHz.
Řada sítových analyzátorů SHN900A integruje analýzu vektorové sítě, analýzu časové domény, spektrální analýzu a standardní analýzu kabelů a antén. Je speciálně navržena pro přenosné a flexibilní testování RF komponentů, kabelů a systémů ve výzkumu a vývoji, výrobě, údržbě a komunikacích, anténních základnových stanicích a automobilové elektronice.
- Frekvenční rozsah: 30 kHz~14 GHz
- Frekvenční rozlišení: 1 Hz
- Rozlišení úrovně: 0,01 dB
- Rozsah IFBW: 10 Hz~3 MHz
- Dynamický rozsah: 110 dB (typ.)
- Standardní měření CAT/DTF
- Standardní Bias-Tee pro externí měřené objekty
- Standardní GPS, ukládání informací o čase a poloze
- Typická pracovní doba 4 hodiny
- Váha přístroje: cca 3,2 kg
- 8,4" dotyková obrazovka
- Typy měření: měření rozptylových parametrů, měření diferenciálních parametrů, měření přijímače, analýza parametrů v časové doméně, limitní test, zvlnění, převod impedance, simulace přípravku, odstranění/vložení adaptéru, rozšířená analýza parametrů v časové doméně (TDR), spektrální analýza, frekvenční offset, měření skalárního směšovače, měření pulsů
| Model | Frekvenční rozsah | Porty | Dynamický rozsah | Stopový šum | Výstupní rozsah |
| SHN914A | 30 kHz - 14 GHz | 2 | 100 dB | 0,003 dB rms, 0,03° rms | -45 dBm ~ +10 dBm |
| SHN920A | 30 kHz . 20 GHz | 2 | 100 dB | 0,003 dB rms, 0,03° rms | -45 dBm ~ +10 dBm |
| SHN926A | 30 kHz - 26,5 GHz | 2 | 100 dB | 0,003 dB rms, 0,03° rms | -45 dBm ~ +10 dBm |

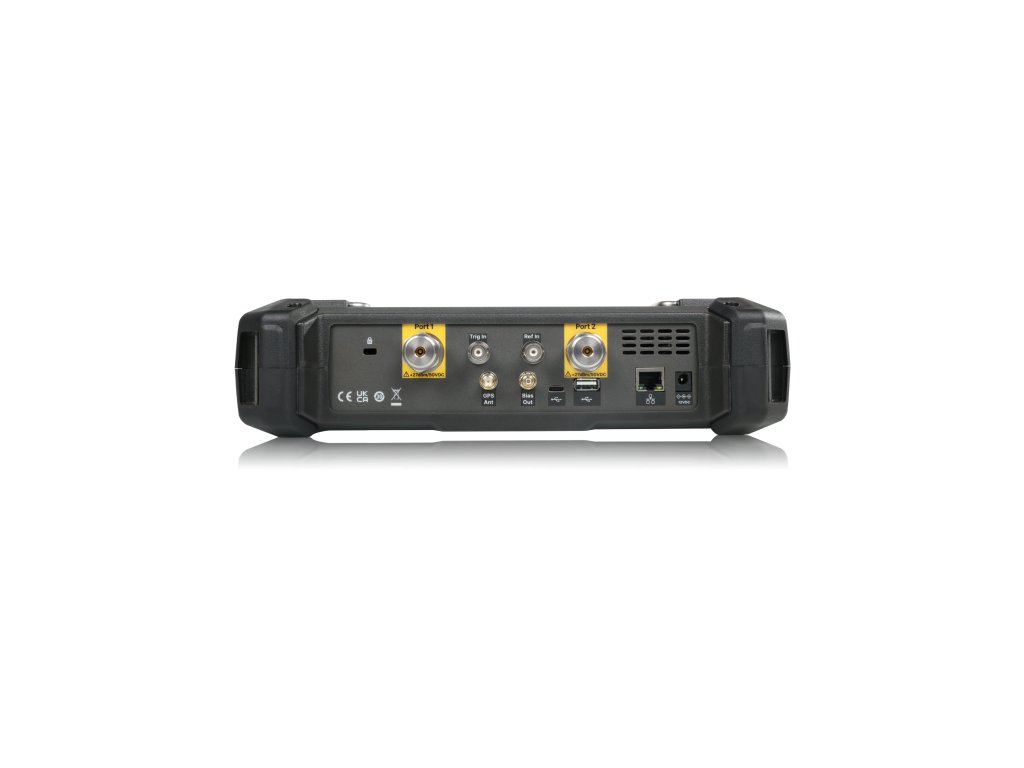

Upozornění! Obrázek přístroje je pouze ilustrativní, skutečná podoba přístroje se může lišit.
Doplňkové parametry
| Kategorie: | Měřicí technika |
|---|---|
| Hmotnost: | 3.2 kg |
