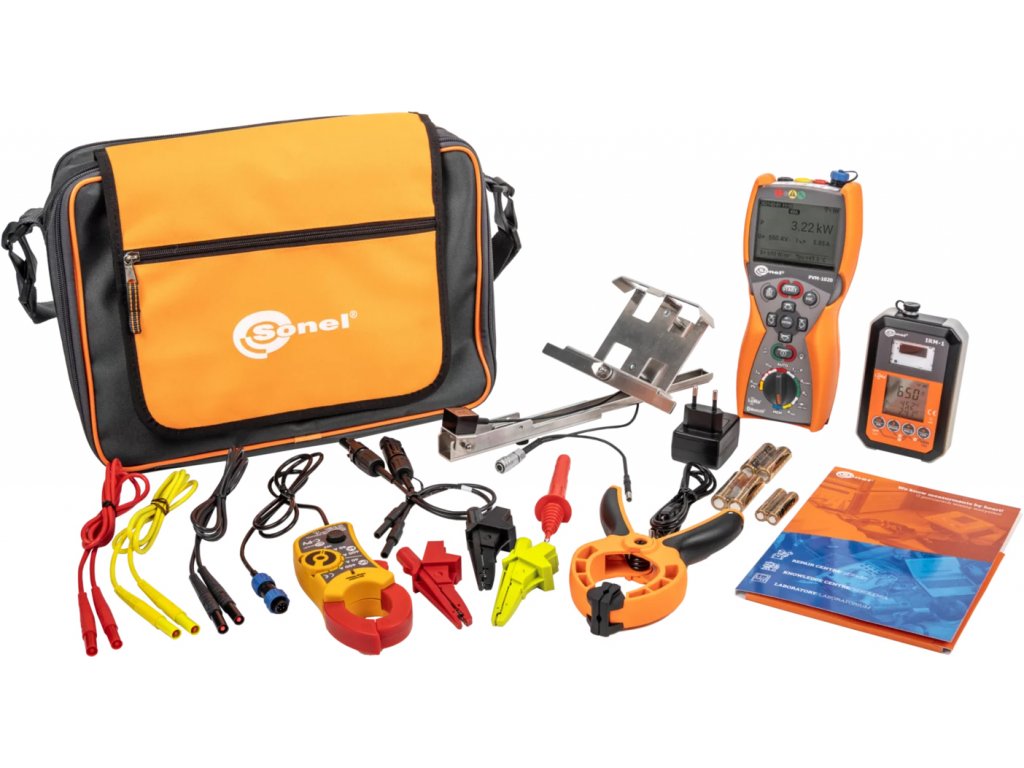

Tester fotovoltaických systémů Sonel PVM 1020 KIT s IRM1
Sonel PVM 1020 KIT je tester fotovoltaických systémů. Lze ho použít pro měření kategorie 1 podle normy IEC 62446-1. Nabízí režim AUTO pro provedení sekvence měření stiskem jediného tlačítka START. Ve spolupráci s měřičem slunečního záření a teploty IRM-1 převádí měřené parametry na podmínky STC podle IEC 60891. Má funkci reSYNC - automatické doplnění výsledků o parametry prostředí a jejich převod na podmínky STC po obnovení spojení s IRM-1. Vestavěné rádiové rozhraní LoRa zajišťuje spolupráci s měřičem IRM-1 na velké vzdálenosti. Vestavěný modul Bluetooth je určen pro komunikaci s počítačem. Přístroj má velkou paměť měření: 100 objektů po 40 buňkách. Displej a tlačítka jsou podsvícená.
PVM 1020 - měřené parametry:
- Napětí fotovoltaického panelu nebo řetězce panelů naprázdno až do 1000 V DC.
- RMS napětí střídavé sítě až do 600 V s měřením frekvence.
- Zkratový proud fotovoltaického panelu nebo řetězce panelů - až 20 A DC.
- Izolační odpor FV panelů - testovací napětí 250, 500 nebo 1000 V, současné měření dvou hodnot: RISO+ a RISO- (do 1 GΩ).
- Izolační odpor střídavých obvodů - testovací napětí 250, 500 nebo 1000 V (do 10 GΩ).
- Odpor ochranných vodičů měřený proudem ± 200 mA.
- Měření pracovního proudu fotovoltaických panelů a střídavého proudu pomocí externích kleští.
- Měření střídavého/stejnosměrného proudu.
- Test diod proudem 200 mA, automatická detekce polarity. Test blokovacích diod stejnosměrným napětím 1000 V.
- Měření proudu do 400 A a výkonu do 100 kWh

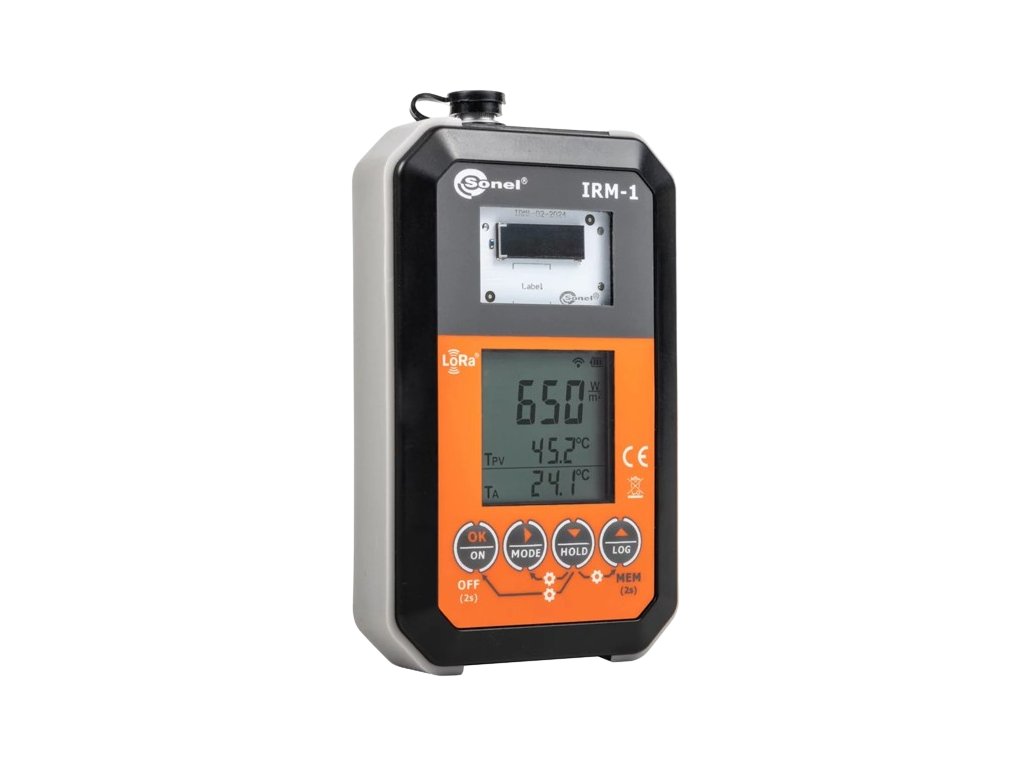

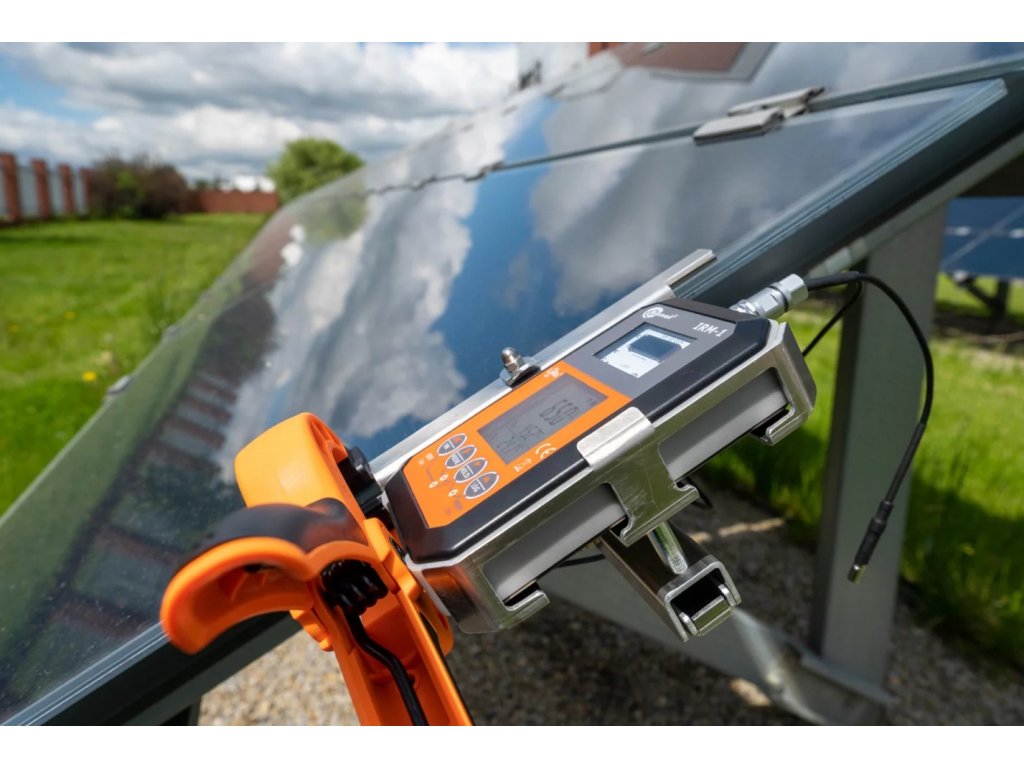

IRM-1, malá, ale nepostradatelná pomůcka pro testování fotovoltaických systémů. Za pomocí měření hodnot slunečního záření, teploty panelu a okolního prostředí poskytuje všechny potřebné údaje pro přepočet výsledků na podmínky STC. Vestavěný záznamník s pamětí na 5 000 záznamů umožňuje přístroj používat jako nástroj při navrhování fotovoltaických elektráren a také k diagnostice problémů se stíněním panelů. Přístroj funguje dobře i v prostředí s náročnějšími podmínkami. Kryt s krytím IP65 zajišťuje ochranu proti vniknutí prachu a vody, což může přijít vhod zejména při měření na fotovoltaických systémech, které jsou instalovány venku.
Funkce IRM-1:
- Měření slunečního záření a teploty.
- Rozhraní LoRa pro komunikaci s hlavním měřičem - nabízí větší dosah než technologie Bluetooth!
- Automatická synchronizace dat s hlavním měřičem pomocí funkce reSYNC.
- Vestavěný kompas a snímač náklonu.
- Vestavěný záznamník, který lze použít k záznamu slunečního záření před výstavbou fotovoltaických systémů i k měření zastínění stávajících systémů.
- Paměť měření: k dispozici je 999 cache memory cells a 5000 záznamů rekordéru (jednorázový záznam) s možností jejich přepsání (nepřetržitý záznam).
Měřené parametry:
- Intenzita slunečního záření (ozáření) ve W/m2 nebo BTU/ft2h.
- Teplota fotovoltaického panelu ve °C nebo °F.
- Okolní teplota ve °C nebo °F.
- Úhel sklonu panelů
- Orientace panelů pomocí vestavěného kompasu
Specifikace:
| Ozáření | |||||
| Měření ve W/m2 | 100 W/m2 …1400 W/m2 | 0 W/m2 …1400 W/m2 | 1 W/m2 |
|
|
| Měření v BTU/ft2 h | 32 BTU/ft2h…444 BTU/ft2h | 0 BTU/ft2h…444 BTU/ft2h |
|
±(5% m.v. + 2 digitů) | |
| PV a okolní teplota | |||||
| Měření v °C | -20.0°C…100.0°C | -20.0°C…100.0°C | 0.1°C | ±(1% m.v. + 5 digitů) | |
| Měření v °F | -4.0°F…212.0°F | 4.0°F…212.0°F | 0.1°F | ±(1% m.v. + 5 digitů) | |
| Úhel sklonu | -90°…+90° | -90°…+90° | 1° | ±2° | |
| Směr polohy - kompas | 0°…360° | 0°…360° | 1° | ±2° |
Doplňkové parametry
| Kategorie: | Měřicí technika |
|---|---|
| Hmotnost: | 1.5 kg |
