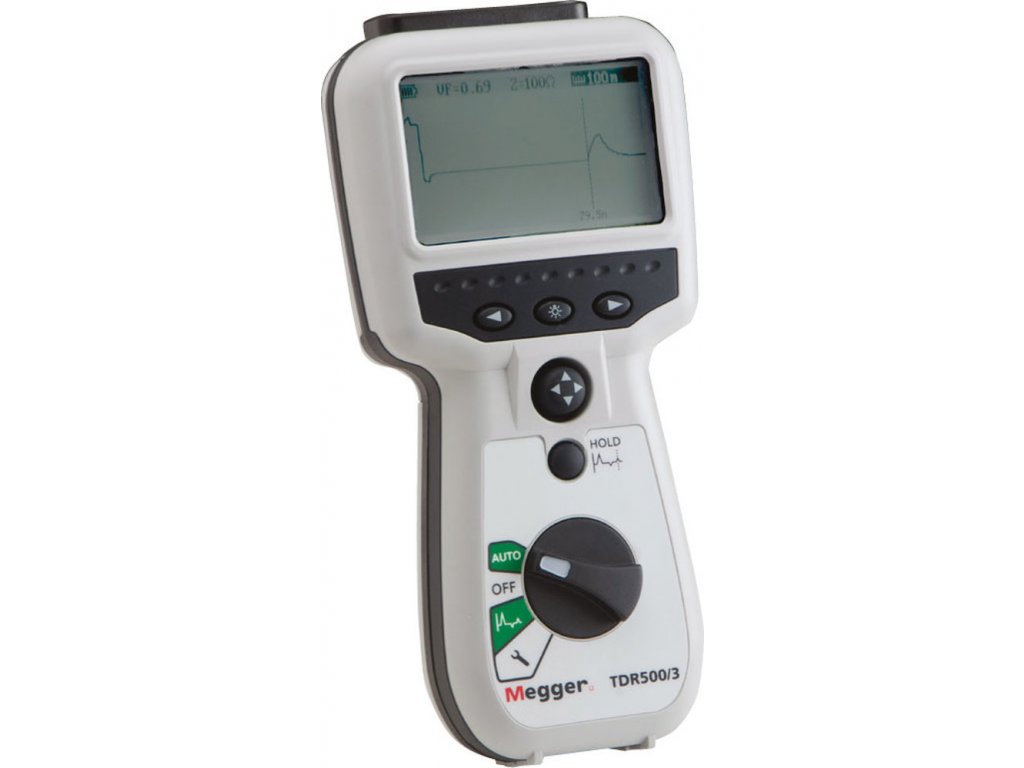

reflektometr Megger TDR500/3

TDR500/3 je jednokanálový ruční impulzový zaměřovač, s možností přidržení zobrazeného průběhu; rozsahy měření 10 m, 25 m, 100 m, 250 m, 1000 m, 2500 m, 5000 m. Minimální rozlišení 0,1 m, nejkratší impuls 2 ns. Tento reflektometr je použitelný pro zaměřování poruch a měření délek na všech typech kabelů - na silových, datových, koaxiálních i telekomunikačních kabelech. Přístroj nabízí jak automatické měření, tak možnost manuálního nastavení všech podstatných parametrů - rychlosti šíření (poměr vůči rychlosti světla - 0,2 až 0,99 s krokem 0,01), šířka impulzu, impedance kabelu (25, 50, 75 a 100 Ω), rozsahu i zesílení. Přístroj je napájen pomocí 5 baterií typu AA (mohou být i nabíjecí) - typická výdrž je cca 14 hodin provozu. TDR500/3 je odolný reflektometr s krytím IP54. Přístroj disponuje monochromatickým LCD displejem s rozlišením 256 x 128 px, s možností nastavení kontrastu a s možností podsvícení. Reflektometr má jeden kurzor pro změření vzdálenosti k poruše. Díky vestavěnému blokovacímu filtru je možné měřit i na telekomunikačních a nn kabelech pod napětím (do 150 V CAT IV / do 300 V CAT III) - je však nutné použít jištěné měřicí vodiče (opt).
