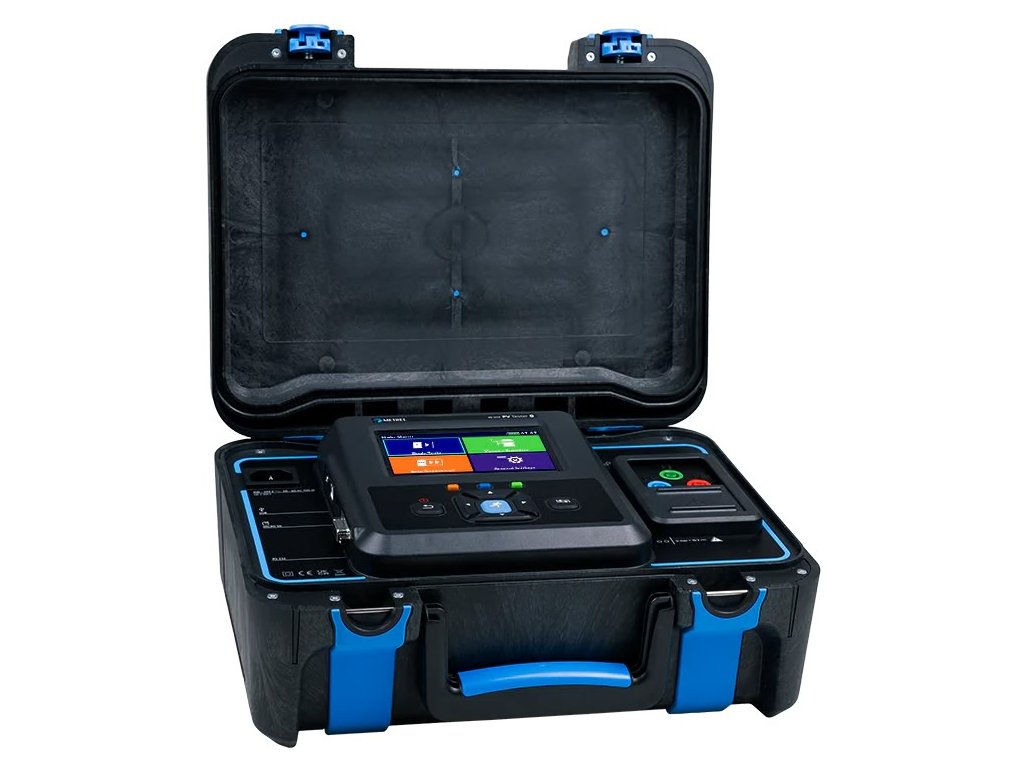

Metrel MI 3114 ST je multifunkční přístroj pro testování fotovoltaiky.
- Přístroj pro měření fotovoltaických systémů až do 1500 V / 40 A
- Přístroj je určený pro měření a revize fotovoltaických (PV) systémů dle norem EN 62446-1 a EN 62446-2
- Umožňuje provádět všechna měření kategorie 1
- Měření na DC straně PV systémů: spojitost, izolační odpor napětím až 1500 V, napětí, proud, výpočet STC hodnot, měření Uoc a Isc, měření intenzity ozáření a teploty PV modulů
- Barevný dotykový displej, hodiny reálného času, paměť dat až 256 GB (SD karta)
- Komunikace s PC přes USB, RS 232 nebo přes Bluetooth, PC software součástí dodávky
- Funkce „HELP“ zobrazí na displeji schéma připojení přístroje k měřenému objektu
- Vzdálená jednotka pro měření ozáření a teploty panelů s Wi-Fi komunikací
- AUTO SEQUENCE® - naprogramované automatické postupy měření
- Velmi rozsáhlé příslušenství v základní sestavě
Základní technické údaje:
- Izolační odpor (250 V / 500 V, 1000 V, 1500 V): 0,00 MΩ ÷ 199,9 MΩ / 999 MΩ
- Spojitost (±200 mA): 0,00 Ω ÷ 1999 Ω
- Uoc / Isc − systémové U / max. I / max. P stringu: 20 V ÷ 1500 V / 40 A / 48 kW
− měřené Uoc / Isc: 20,0 V ÷ 1999 V / 0,10 A ÷ 39,99 A - Intenzita ozáření (pomocí vzdálené jednotky): 300 W/m2 ÷ 1,75 kW/m2
- Teplota panelu (pomocí vzdálené jednotky): -10 °C ÷ 85 °C

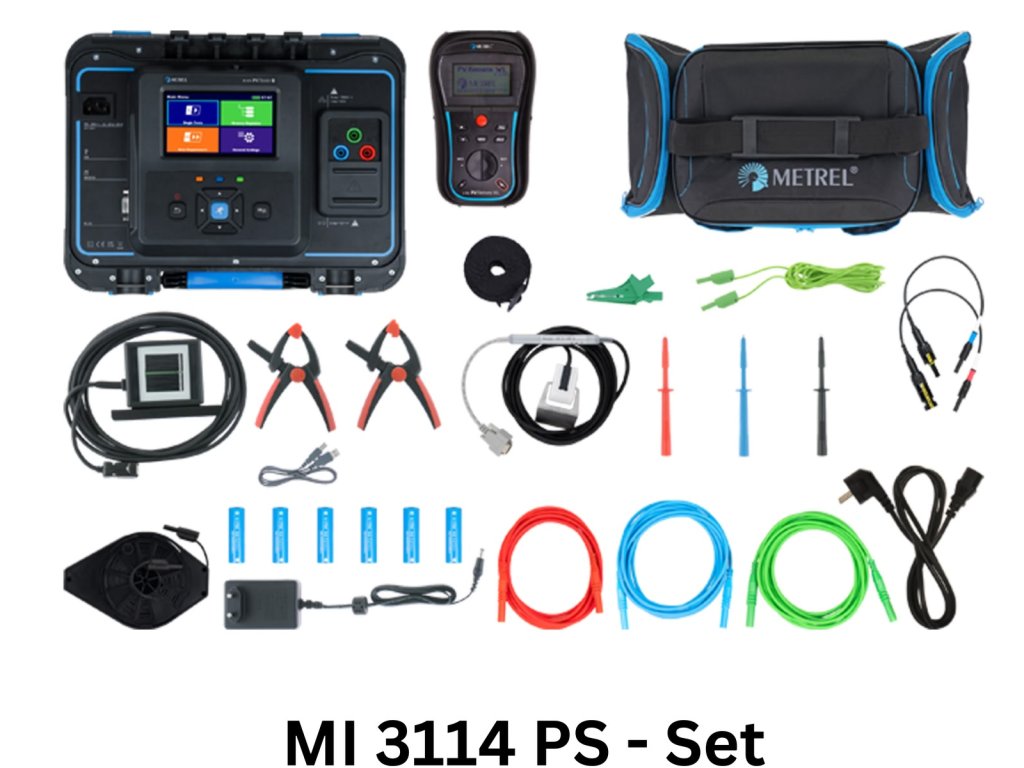

Obsah balení:
- Přístroj MI 3114
- A 1790 RED, měřící kabel 3 m červený 2,5 mm2
- A 1790 BLU, měřící kabel 3 m modrý 2,5 mm2
- A 1792, měřící kabel 3 m zelený 0,75 mm2
- S 2146, sada adaptérů MC4 / banánek
- A 1509, měřící kabel 50 m černý 0,75 mm2
- A 1012, měřící kabel 4 m zelený 0,75 mm2
- A 1309, krokosvorka zelená
- A 1014, měřící hrot černý
- A 1015, měřící hrot modrý
- A 1016, měřící hrot červený
- A 1727, USB kabel typ A/B
- A 1728, síťový napájecí kabel 2 m
- A 1551, taška velikost L
- PC SW Metrel ES Manager (volně stažitelný ze stránek výrobce)
- P 1000-EU, licence Basic
- Kalibrační certifikát pro MI 3114
+ navíc oproti sadě ST: - A 1785, bezdrátová vzdálená jednotka
- A 1833, snímač teploty
- A 1834, snímač záření
- A 1835 (2 ×), upínací kleště
- A 1791, popruh na zavěšení
- S 2080, 6 ks NiMH baterií AA 1,2 V / 2100 mAh
- A 1548, napájecí adaptér 12 V / 0,5 A
- Kalibrační certifikát pro A 1785
Doplňkové parametry
| Kategorie: | Sdružené revizní přístroje |
|---|---|
| Hmotnost: | 5.4 kg |
| Proud (A): | 40 |
| Výkon (W): | 48000 |
| USB: | ano |
| RS-232: | ano |
| Bluetooth: | ano |
| Testovací U min. (V): | 250 |
| Testovací U max. (V): | 1500 |
| Izolační odpor (MΩ): | 10000 |
| Uss (V): | 2000 |
| Teplota min (°C): | -10 |
| Teplota max (°C): | 85 |
| Přechodový odpor (≥200 mA): | ano |
