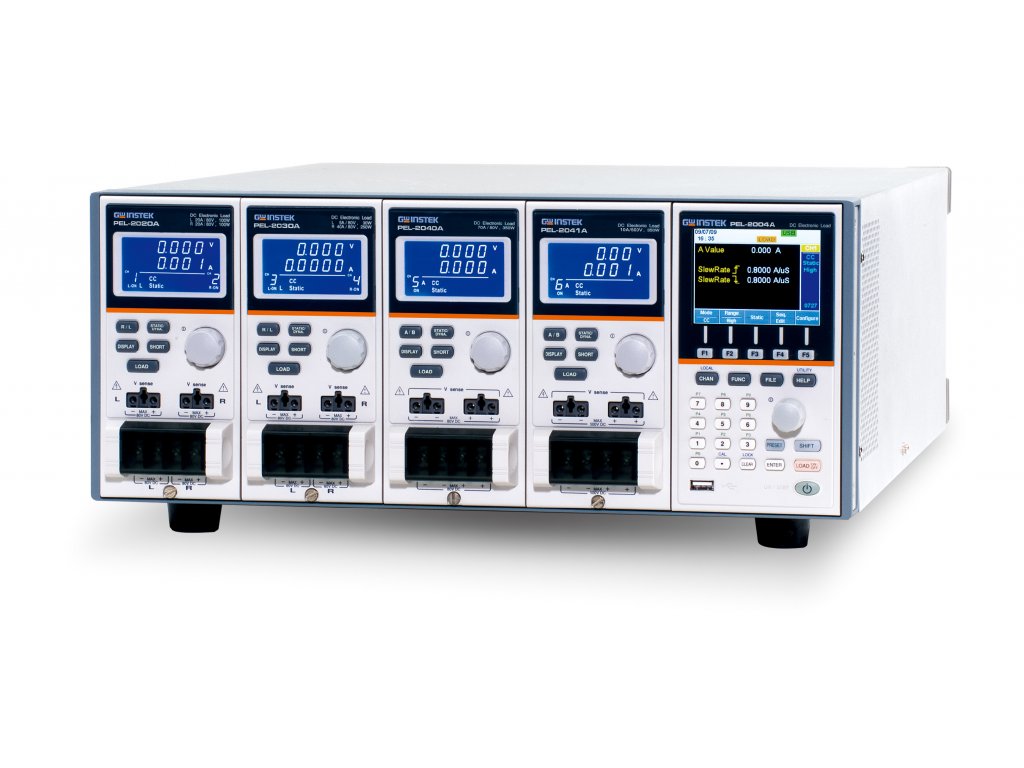

Programovatelná DC zátěž GW Instek PEL-2030A
Vícekanálová programovatelná stejnosměrná elektronická zátěž s 2-moduly (1~80V, 5A, 30W) & (1~80V, 40A, 250W). Řada PEL-2000A je navržena tak, aby vyhovovala pokračujícímu přechodu na vysokorychlostní provoz na současném trhu polovodičů. Obsahuje dva typy hlavních rámů a 4 typy zátěžových modulů, které flexibilně vyhovují požadavkům uživatelů. Jakoukoli kombinaci zátěžových modulů lze použít s hlavním rámem a přizpůsobit tak zkušební systém na míru podle počtu kanálů a maximálního výkonu zátěže, napětí a proudu každého kanálu. Více zátěží lze zapojit paralelně, aby se vytvořila zátěž s vyšším výkonem pro testování vyšších výkonů zdroje. Tato flexibilita významně snižuje investice potřebné pro budoucí projekty s různými požadavky na výkon. Každá sekvence může běžet souběžně pod kontrolou jedněch hodin, což je jedna z nejvýznamnějších funkcí přístrojů z řady PEL-2000A, jelikož dokáže realisticky simulovat zátěž s více výstupy.
| Kategorie: | Měřicí technika |
|---|---|
| Hmotnost: | 3.8 kg |
| Napětí (V): | 80 |
| Proud (A): | 40 |
| Výkon (W): | 250 |
| USB: | ano |
| RS-232: | ano |
| GPIB: | opt. |
| Ethernet: | opt. |
| Počet kanálů: | 2 |
| Programovatelný: | ano |
- Výkon: 30/250 W
- Proud: 0-5A / 0-4 A / 0-40 A
- Napětí: 0-80 V
- Sekvenční funkce pro vysoce efektivní simulace zatížení
- Flexibilní konfigurace se sálovými počítači a zásuvnými moduly
- Paralelní zapojení vstupů pro statické a dynamické testy
- Ovládání/monitorování externího kanálu přes analogový ovládací konektor
- Vícerozhraní USB zařízení / host; RS-232C a GPIB / LAN (volitelné)
Obsahuje řadu ochranných režimů: Ochrana proti nadproudu (OCP), ochrana proti přepětí (OVP), ochrana proti nadměrnému výkonu (OPP), ochrana proti zpětnému napětí (RVP) a ochrana proti podpětí (UVP).
| PEL-2020A | PEL-2030A | PEL-2040A | PEL-2041A | ||||||
| Kanál | L/R | L/R | Levý | Pravý | Pravý | 1 kanál | 1 kanál | 1 kanál | 1 kanál |
| Výkon | 100 W | 100 W | 30 W | 250 W | 250 W | 350 W | 350 W | 350 W | 350 W |
| Napětí | 0-2 A | 0-20 A | 0-5 A | 0-4 A | 250 0-40 A | 0-7 A | 0-70 A | 0-1 A | 0-10 A |
| Proud | 0-80 V | 0-80 V | 0-80 V | 0-80 V | 0-80 V | 0-80 V | 0-80 V | 0-500 V | 0-500 V |
Technické parametry
| Kategorie: | Měřicí technika |
|---|---|
| Hmotnost: | 3.8 kg |
| Napětí (V): | 80 |
| Proud (A): | 40 |
| Výkon (W): | 250 |
| USB: | ano |
| RS-232: | ano |
| GPIB: | opt. |
| Ethernet: | opt. |
| Počet kanálů: | 2 |
| Programovatelný: | ano |
