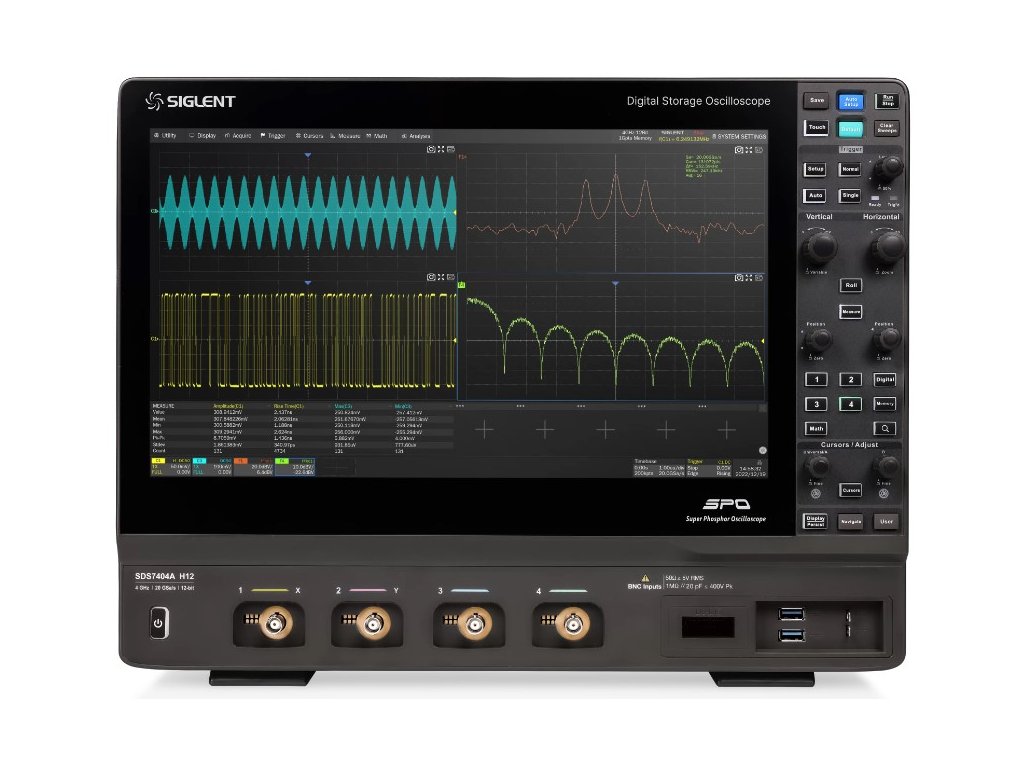

osciloskop Siglent SDS7404A H12
4-kanálový osciloskop řady SDS7000A s šířkou pásma 4 GHz, v ERES modu vertikální rozlišení až do 16 bitů, vzorkování v reálném čase (2 kanály) až 20 GSA/s a maximální hloubka paměti až 500 Mpts na kanál. Rychlost zaznamenání průběhu až 1,000,000 wfm/s, operační systém Linux. procesor Intel Core i3-8100 nebo výkonnější, úložiště 250GB, operační paměť 32GB...
- 4-kanálový osciloskop s šířkou pásma 4 GHz
- 12-bitové vertikální rozlišení (v ERES modu až do 16 bitů)
- Vzorkování v reálném čase: (2 kanály) až 20 GSa/s a maximální hloubka paměti až 500 Mpts na kanál (možnost příplatkového vylepšení až na 1 Gpts/2 kanály)
- Rychlost zaznamenání průběhu: až 1,000,000 wfm/s
- Spouštění: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Seria
- Dekódování sériových sběrnic: I2C, SPI, UART, CAN, LIN
- Příplatkové dekódování sériových sběrnic: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (pouze dekódování), ARINC429, USB 2.0 (pouze dekódování)
- 15,6'' dotykový TFT-LCD displej (1920 x 1080)
- Operační systém: Linux
- Procesor: Intel Core i3-8100 nebo výkonnější
- Operační paměť: 32 GB
- Úložiště: 250 GB
- Měření: 50+ parametrů, statistika, histogram...
- Vstupní napětí a frekvence: 100 ～ 240 Vrms 50/60Hz
- Spotřeba: max. 400 W (obvykle 210 W)
- Rozměry: 444.5 x 367 x 176.4 mm bez podstavce / 444.5 x 367 x 176.4 mm s podstavcem
| Šířka pásma | Počet kanálů | Vzorkování v reálném čase | Rychlost zaznamenání průběhu | Max. hloubka paměti | |
| SDS7404A | 4 GHz | 4 + EXT | 20 GSA/s (2 kanály) | 1,000,000 wfm/s | 500 Mpts/k. či příplatkový 1 Gpts/k. |
| SDS7304A | 3 GHz | 4 + EXT | 20 GSA/s (2 kanály) | 1,000,000 wfm/s | 500 Mpts/k. či příplatkový 1 Gpts/k. |
Doplňkové parametry
| Kategorie: | Měřicí technika |
|---|---|
| Hmotnost: | 10.6 kg |
| Šířka pásma: | 4 GHz |
| Počet kanálů: | 4 + ext |
| Hloubka paměti: | 500 Mpts pro jeden kanál |
| Max. rychlost zachycení průběhu: | 1 000 000 wfm/s |
| Vzorkování frekvence v reálném čase: | 20 GSA/s pro 2 kanály, 10 GSa/s pro 4 kanály |
