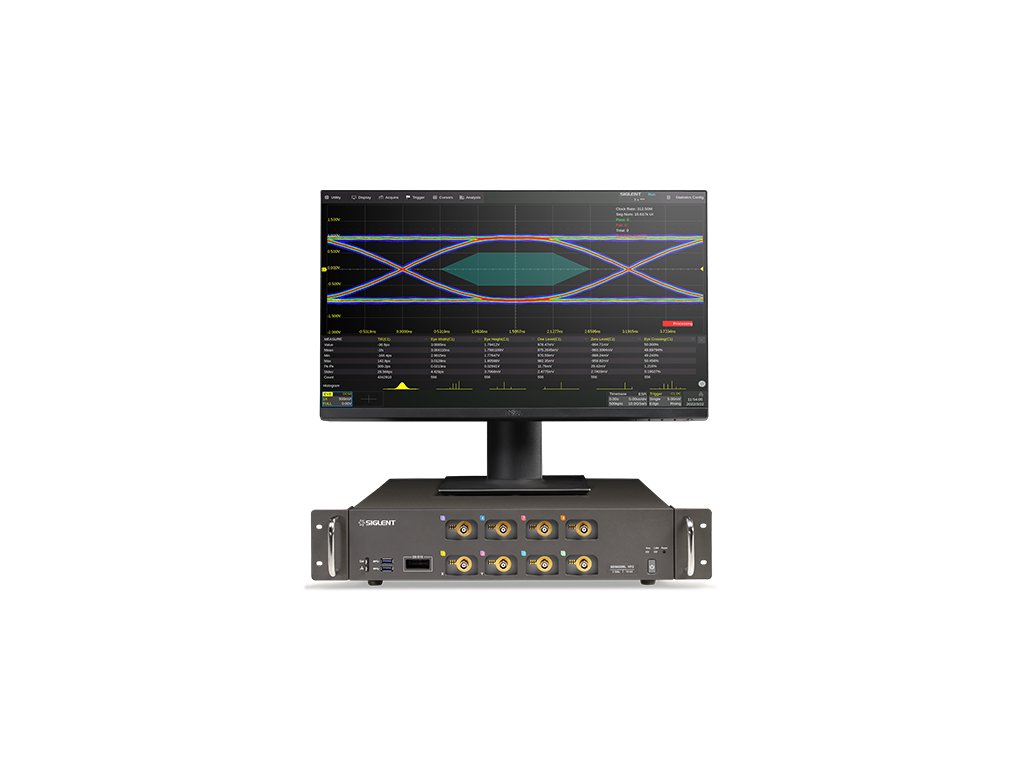

osciloskop Siglent SDS6054L

Klíčové vlastnosti:

• Šířka pásma až 500 MHz se vzorkovací frekvencí 5 GSa/s (10 GSa/s ESR) na každém kanálu
• Nízký šum pozadí, podporuje vertikální měřítka 0,5 mV/dílek až 10 V/dílek
• Technologie SPO
• Rychlost zachycení křivky až 170 000 wfm/s (normální režim) a 750 000 wfm/s (sekvenční režim)
• Podporuje 256-úrovňové stupňování intenzity a režimy zobrazení teploty barev
• 500 Mpts Celková délka záznamu pro všechny 4 kanály
• Digitální spoušťový systém
• Inteligentní spouštění: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, N-th edge, Setup/hold, Delay a Video (podpora HDTV). Zone Trigger zjednodušuje pokročilé spouštění
• Spouštění a dekodér sériové sběrnice, podporuje protokoly I 2 C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I 2 S, MIL-STD-1553B, SENT a Manchester
• Režim segmentovaného získávání (sekvence), rozdělující maximální délku záznamu do více segmentů (až 80 000), podle podmínek spouštění nastavených uživatelem, s velmi krátkým mrtvým časem mezi segmenty pro zachycení kvalifikující události
• Funkce záznamu průběhu historie (History), maximální délka zaznamenaného měření je 80 000 snímků
• Automatické měření na více než 50 parametrech, podporuje statistiky s histogramem, stopou, trendem, hradlovým měřením a měřením matematiky, historie, paměti
• 4 matematické stopy (8 Mpts FFT, sčítání, odčítání, násobení, dělení, integrace, diferenciál, odmocnina atd.), podporuje editor vzorců
• Bohaté funkce analýzy dat, jako je vyhledávání, navigace, digitální voltmetr, počítadlo, histogram křivek, analýza výkonu a analýza Eye/Jitter
• 16 digitálních kanálů (volitelné)
• Funkce 25 MHz / generátor libovolného průběhu, vestavěný více předdefinovaných průběhů
• Rozhraní zahrnují: 4x USB Hosts, USB Device (USBTMC), 1000M LAN（VXI-11/ Telnet/ Socket）, micro SD karta, Pass/Fail, Trigger Out, HDMI, 10MHz In、10MHz Out
• Vestavěný webový server podporuje vzdálené ovládání přes LAN port pomocí webového prohlížeče. Podporuje příkazy dálkového ovládání SCPI. Podporuje externí myš a klávesnici.

Řada SDS6000L využívá technologii SPO s maximální rychlostí zachycení křivky až 170 000 wfm/s (normální režim, až 750 000 wfm/s v režimu sekvence), 256-úrovňovou funkcí zobrazení stupňování intenzity plus režim zobrazení teploty barev. Využívá také inovativní digitální spouštěcí systém s vysokou citlivostí a nízkým jitterem.

Spouštěcí systém podporuje několik výkonných režimů spouštění včetně spouštění sériovou sběrnicí. Nástroje, jako je záznam průběhu historie, funkce vyhledávání a navigace, test masky, analýza výkonu a analýza Eye/Jitter, umožňují zachycovat, ukládat a analyzovat rozšířené záznamy křivek. Taktéž je k dispozici celá řada možností měření matematických funkcí s možností generátoru libovolného tvaru vlny 25 MHz a sériového dekódování.

Může být použit jako samostatný osciloskop připojením k externímu displeji a myši. Lze jej také vzdáleně ovládat přes LAN díky praktickému vestavěnému webovému serveru.
