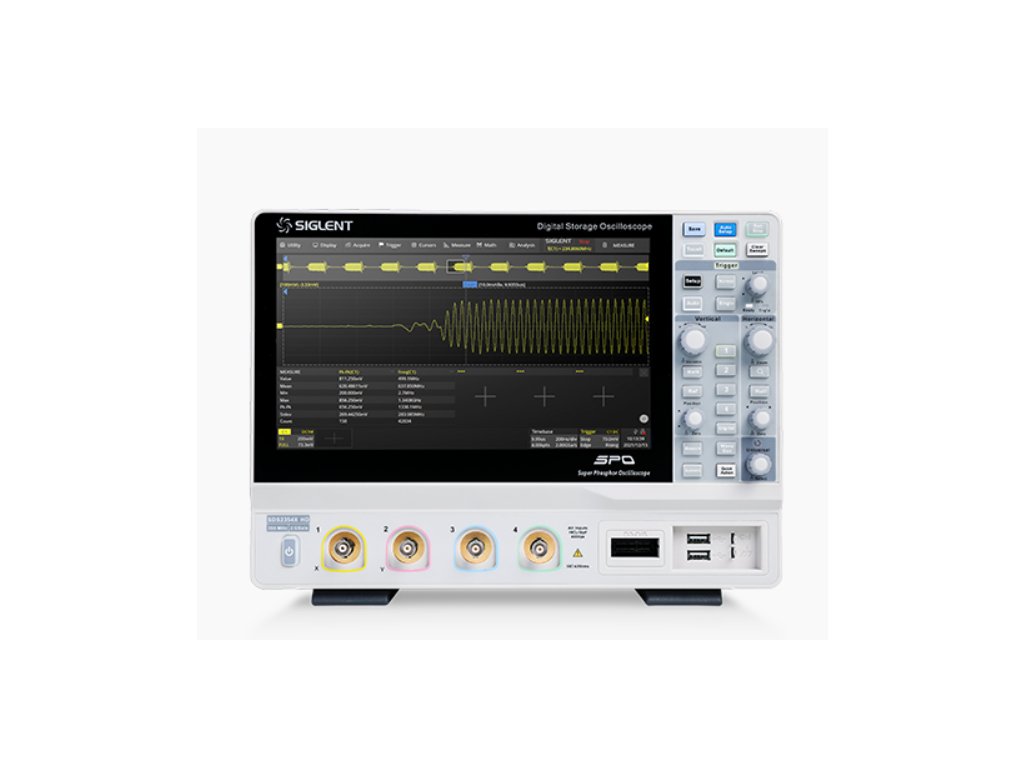

Osciloskop SIGLENT SDS2204X HD
Digitální paměťové osciloskopy jsou k dispozici v šířkách pásma 100 MHz, 200 MHz a 350 MHz s možností rozšíření na 500 MHz, zobrazují 4 analogové kanály + 16 digitálních kanálů se schopností analýzy smíšeného signálu. Jejich vestavěný webový server podporuje vzdálené ovládání přes LAN port pomocí webového prohlížeče a příkazy dálkového ovládání SCPI, dále podporuje externí myš a klávesnici. Rychlost zachycení křivky: 500 000 wfms/s v sekvenčním režimu (100 000 wfms/s v normálním režimu)
| šířka pásma | 200 MHz |
| Počet kanálů | 4 |
| Vzorkování | 2 GSA/s |
| Max. hloubka paměti | 200 Mpt/kanál |
Popis:
- 12bitové vysoké rozlišení
- 12bitové analogově-digitální převodníky se vzorkovací frekvencí až 2 GSa/s
- Přední konce se spodní hranicí šumu 70 μVrms při šířce pásma 500 MHz a přesností zisku 0,5 % DC
- Technologie SPO
- Podporuje 256-úrovňové stupňování intenzity a režimy zobrazení teploty barev
- Délka záznamu až 200 Mpts/ch
- Digitální spoušťový systém
- Inteligentní spouštění: Hrana, Sklon, Puls, Okno, Runt, Interval, Výpadek, Vzor, Kvalifikace, N-tá hrana, Nastavení/držení, Zpoždění a Video (podpora HDTV). Zone Trigger zjednodušuje pokročilé spouštění
- Spouštění a dekodér sériové sběrnice, podporuje protokoly I 2 C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I 2 S, MIL-STD-1553B, SENT a Manchester
- Režim segmentovaného získávání (sekvence), rozdělující maximální délku záznamu do více segmentů (až 80 000), podle podmínek spouštění nastavených uživatelem, s velmi krátkým mrtvým časem mezi segmenty pro zachycení kvalifikující události
- Funkce záznamu průběhu historie (History), maximální délka zaznamenaného průběhu je 80 000 snímků
- Automatická měření více než 50 parametrů, podporující statistiky s histogramem, trasou, trendem, hradlovým měřením a měřeními v matematice, historii a ref.
- 2 matematické stopy (2 Mpts FFT, sčítání, odčítání, násobení, dělení, integrace, diferenciál, odmocnina atd.), podporuje editor vzorců
- Bohaté funkce analýzy dat, jako je vyhledávání, navigace, digitální voltmetr, počítadlo, histogram křivek, Bode graf a analýza výkonu
- High Speed Hardware-based Average, ERES; Vysokorychlostní hardwarová funkce Mask Test s nástrojem Mask Editor pro vytváření uživatelsky definovaných masek
- 16 digitálních kanálů (volitelné)
- Vestavěný generátor průběhu 25 MHz
- Velký 10,1” TFT-LCD displej s rozlišením 1024 * 600; Kapacitní dotyková obrazovka podporuje vícedotyková gesta
- Mezi rozhraní patří: USB Hosts, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
https://www.youtube.com/watch?v=UW9Hv3iO8Hs
Doplňkové parametry
| Kategorie: | S logickou analýzou |
|---|---|
| Hmotnost: | 4.1 kg |
| Šířka pásma: | 200 MHz |
