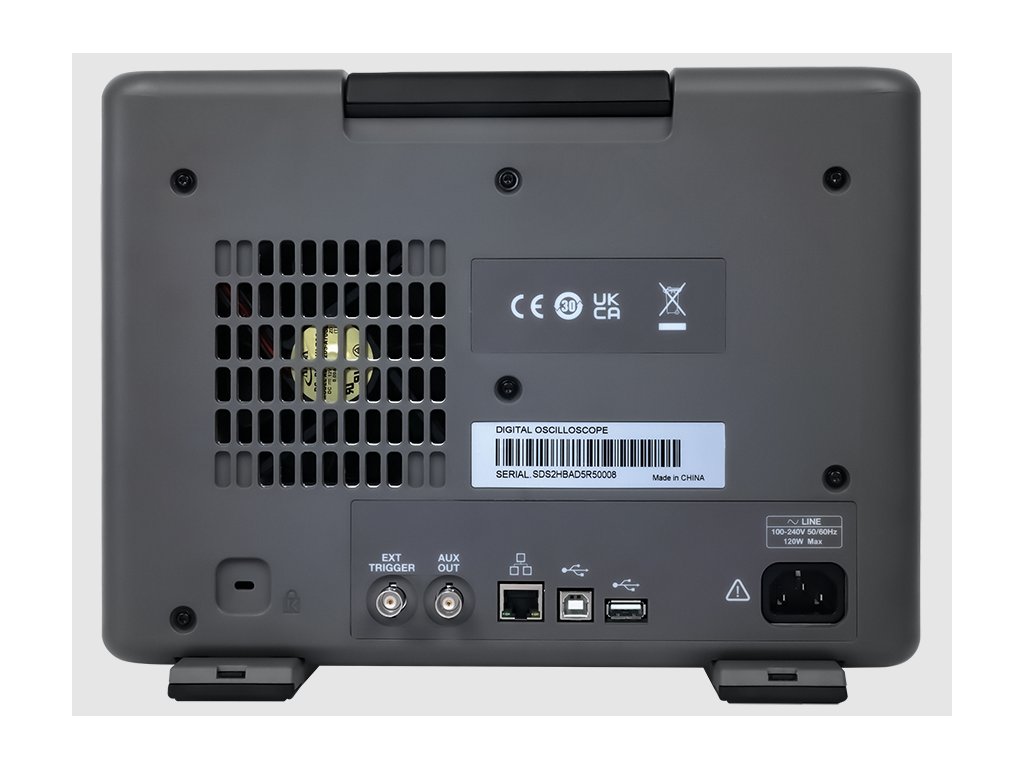

osciloskop Siglent SDS1102X HD
2 kanálový osciloskop s šířkou pásma 100 MHz
Digitální paměťové osciloskopy SIGLENT řady SDS1000X HD s vysokým rozlišením jsou založeny na 12bitových analogově-digitálních převodnících s rychlostí 2 GSa/s. Maximální délka záznamu 100 Mpts+ 16 digitálních kanálů s možností analýzy smíšeného signálu.
- 12bitové vysoké rozlišení
- 12bitové analogově-digitální převodníky se vzorkovací frekvencí až 2 GSa/s
- Technologie SPO
- Rychlost zachycení křivky až 120 000 wfm/s (normální režim) a 500 000 wfm/s (sekvenční režim)
- Podporuje 256-úrovňové stupňování intenzity a režimy zobrazení teploty barev
- Délka záznamu až 100 Mpts
- Digitální spoušťový systém
- Inteligentní spouštění: Hrana, Sklon, Šířka pulzu, Okno, Runt, Interval, Výpadek, Vzor, Video (podpora HDTV), Kvalifikovaný, N-tá hrana, Zpoždění, Doba nastavení/Podržení.
- Spouštění a dekodér sériové sběrnice, podporuje protokoly I 2 C, SPI, UART, CAN, LIN, CAN FD (pouze dekódování), FlexRay (pouze dekódování)
- Režim segmentovaného získávání (sekvence), rozdělující maximální délku záznamu do více segmentů (až 80 000), podle podmínek spouštění nastavených uživatelem, s velmi krátkým mrtvým časem mezi segmenty pro zachycení kvalifikující události
- Funkce záznamu průběhu historie (History), maximální délka zaznamenaného průběhu je 80 000 snímků
- Automatická měření na více než 50 parametrech, podporuje statistiky s histogramem, trasou, trendem, hradlovým měřením a měřeními v matematice, historii a ref.
- 4 matematické stopy (2 Mpts FFT, sčítání, odčítání, násobení, dělení, integrace, diferenciál, odmocnina atd.), podporuje editor vzorců
- Bohaté funkce analýzy dat, jako je vyhledávání, navigace, počítadlo, Bode graf a analýza výkonu
- Vysokorychlostní hardwarová funkce Mask Test s nástrojem Mask Editor pro vytváření uživatelsky definovaných masek
- 16 digitálních kanálů (volitelné)
- Generátor křivek 25 MHz (volitelně)
- Velký 10,1” TFT-LCD displej s rozlišením 1024 * 600; Kapacitní dotyková obrazovka podporuje vícedotyková gesta
- Mezi rozhraní patří: USB Hosts, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
- Vestavěný webový server podporuje vzdálené ovládání přes LAN port pomocí webového prohlížeče. Podporuje příkazy dálkového ovládání SCPI. Podporuje externí myš a klávesnici.
| Model | Šířka pásma | Kanály | Vzorkovací frekvence | Rychlost zachycení | Hloubka paměti |
| SDS1102X HD | 100 MHz | 2 + EXT | 2 GSA/s | 500 000 wfm/s | 100 Mpt/kanál |
| SDS1104X HD | 100 MHz | 4 + EXT | 2 GSA/s | 500 000 wfm/s | 100 Mpt/kanál |
| SDS1202X HD | 200 MHz | 2 + EXT | 2 GSA/s | 500 000 wfm/s | 100 Mpt/kanál |
| SDS1204X HD | 200 MHz | 4 + EXT | 2 GSA/s | 500 000 wfm/s | 100 Mpt/kanál |
Doplňkové parametry
| Kategorie: | Měřicí technika |
|---|---|
| Hmotnost: | 4.1 kg |
| Šířka pásma: | 100 MHz |
| Počet kanálů: | 2 + ext |
| Hloubka paměti: | 100 Mpt - 1 kanál |
| Vzorkovací frekvence v reálném čase: | 2 GSA/s |
| Rychlost zachycení: | 500 000 wfm/s |
