osciloskop RIGOL DHO914
4-kanálový (analogový) osciloskop s 12bitovým vektorovým rozlišením a šířkou pásma 125 MHz. Vzorkování v reálném čase (1 kanál) až 1.25GSA/s a maximální hloubka paměti až 50 Mpts.
- 4-kanálový (analogový) osciloskop s 12bitovým vektorovým rozlišením a šířkou pásma 125 MHz.
- 16 digitálních kanálů s příplatkovou logickou sondou
- Vzorkování v reálném čase (1 kanál) až 1.25GSA/s s maximální hloubkou paměti až 50 Mpts.
- Ve vektorovém režimu má přístroj rychlost zaznamenání průběhu až 30,000 wfms/s, v režimu UltraAcquire až 1,000,000 wfms/s.
- Maximální počet uložených snímků v zařízení: 500,000
- 7“ dotykový displeji s rozlišením 1024x600 pixelů
- Vstupní vazba: DC, AC nebo GND
- Rozsah vertikální citlivosti: od 200 μV/div do 10V/div
- Rozsah časové základny: 5 ns/div to 500 s/div.

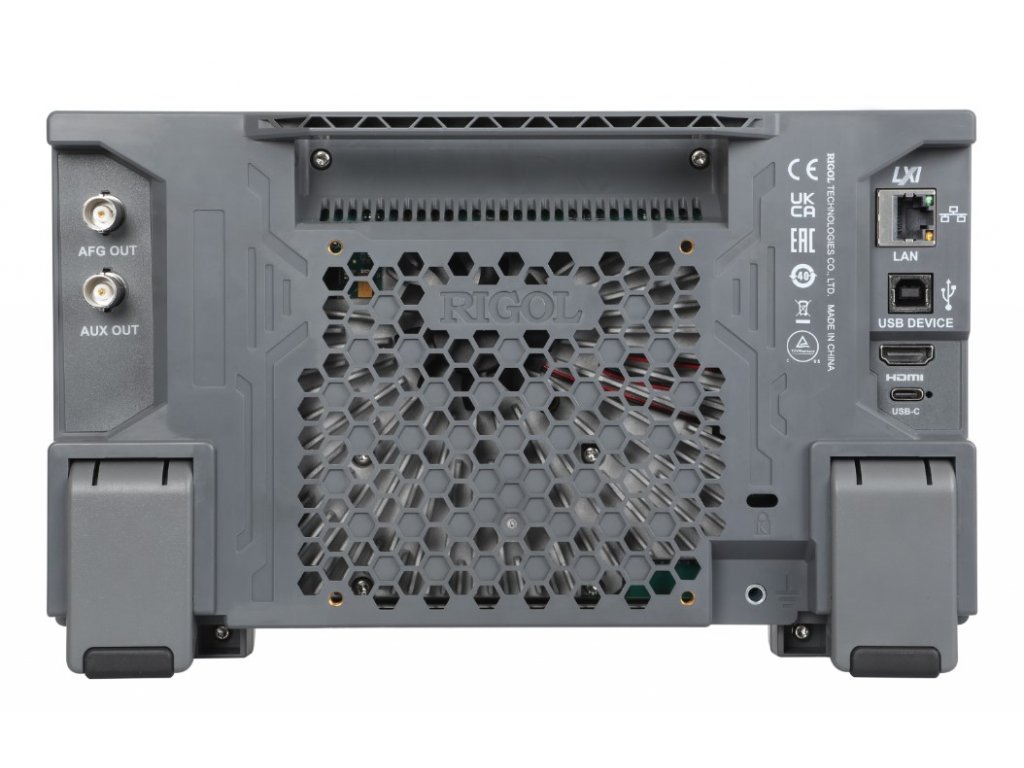

- Konektivita: USB zařízení/host, LAN a HDMI
- Dekódování sběrnic: RS232/UART, I2C, SPI, CAN a LIN
Podpora rozhraní USB-C, možnost napájení přenosným zdrojem
Řada DHO900 má kompaktní design a podporuje standardní použití monitorového stojanu, čímž efektivně snižuje nároky na pracovní plochu a poskytuje více prostoru na pracovní desce
Řada DHO900 je standardně vybavena digitálními kanály, což umožňuje analýzu digitálního signálu ve spojení s logickou sondou analýzy PLA2216
| MODEL | Počet kanálů | Šířka pásma | Max. vzorkovací frekvence v reálném čase | Hloubka paměti | Vertikální rozlišení | Rychlost snímání křivek |
| DHO914 | 2 + 16 dig. | 125 MHz | 1.25 GSa/s | 50 Mpts | 12 Bit | 1000,000 wfm/s |
| DHO914S | 4 + 16 dig. + Sin Gen | 125 MHz | 1.25 GSa/s | 50 Mpts | 12 Bit | 1000,000 wfm/s |
| DHO924 | 4 + 16 dig. | 250 MHz | 1.25 GSa/s | 50 Mpts | 12 Bit | 1000,000 wfm/s |
| DHO924S | 4 + 16 dig. + Sin Gen | 250 MHz | 1.25 GSa/s | 50 Mpts | 12 Bit | 1000,000 wfm/s |
Doplňkové parametry
| Kategorie: | Měřicí technika |
|---|---|
| Hmotnost: | 1.78 kg |
| Šířka pásma: | 125 MHz |
| Počet kanálů: | 4 + 16 digitálních |
| Hloubka paměti: | 50 Mpts pro 1 kanál, 10 Mpts pro všechny kanály |
| Max. rychlost zachycení průběhu: | 30 000 wfm/s (Vector Mode), 1 000 000 wfm/s (UltraAcquire Mode) |
| Vzorkovací frekvence v reálném čase: | 1,25 GSa/s pro 1 kanál, 0,3125 GSa/s pro všechny kanály |
