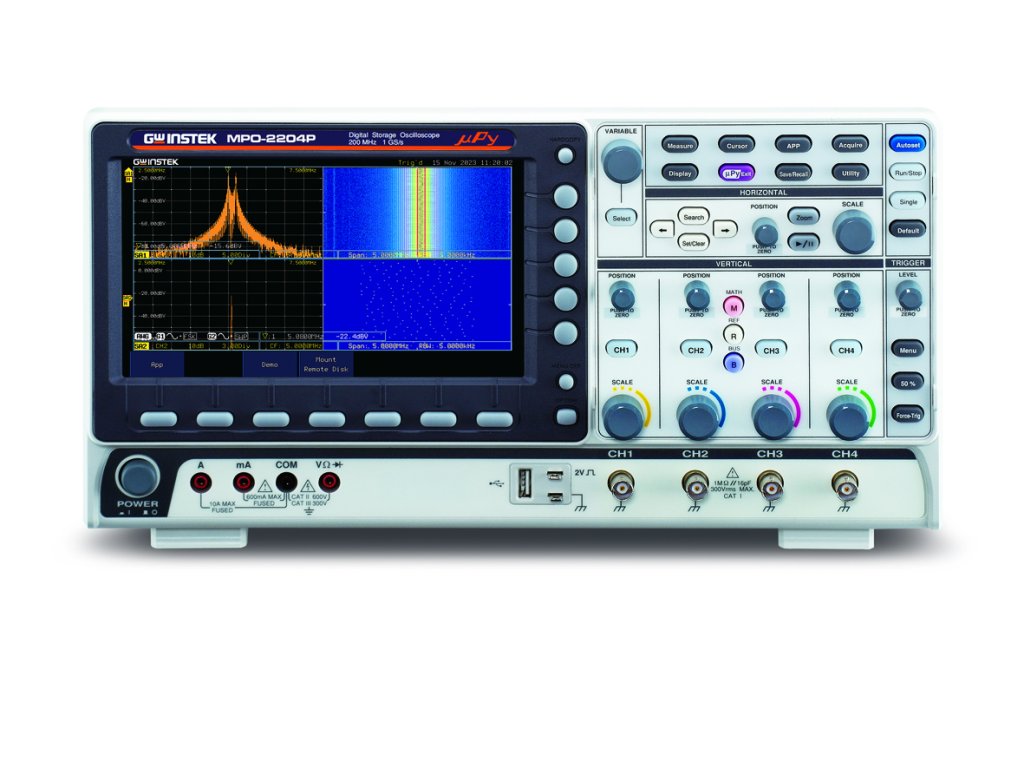

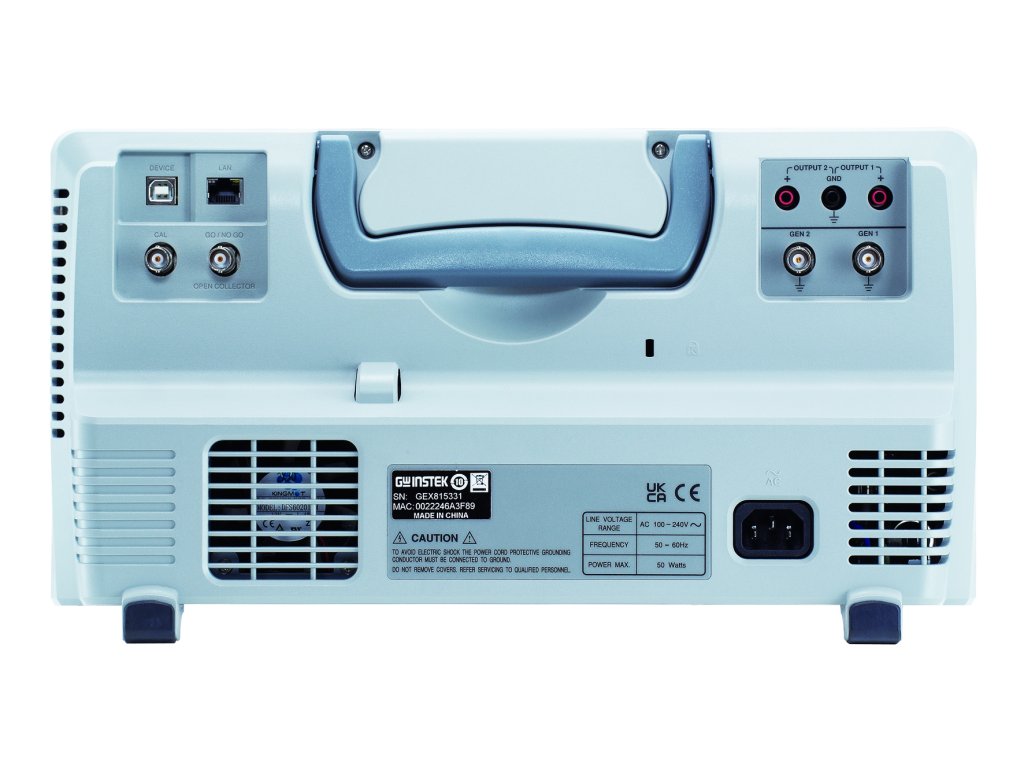

osciloskop GW Instek MPO-2204P

GW Instek uvádí na trh řadu MPO-2000, která je pojmenována podle zkratky pro (M)ultifunkční (P)rogramovatelný (O)sciloskop. Kromě toho, že je osciloskopem, zahrnuje také spektrální analyzátor, generátor libovolných průběhů, digitální multimetr a stejnosměrný napájecí zdroj.

Kromě pětiv jedné multifunkční architektury inovativně představila firma GW Instek také funkci Python skriptu, aby uživatelé mohli provádět programovou kontrolu malého automatizovaného testovacího systému nastavením jednotkového testu nebo více jednotkového testu bez počítače, proto se jmenuje MPO.

Řada MPO-2000 poskytuje základní a profesionální verze (přípony modelů jsou označeny B a P). Pokud jde o šířku pásma, základní verze je 100MHz a profesionální verze je 200MHz a hlavní rozdíl je v tom, že profesionální verze poskytuje větší paměť pro programy a více systémových zdrojů k dosažení schopnosti zpracovávat delší data průběhu. Řada poskytuje řízení zařízení USB CDC pro splnění potřeb vícejednotkových kooperativních testů a je poskytována knihovna Python GUI, která umožňuje uživatelům upravovat původní vestavěnou aplikaci Python nebo psát vlastní programy, které představují kreslení křivek a GUI provozní nabídky k balíčkování do Python programů vyvinutých uživateli.

Základní verze obsahuje dodané ukázkové programy, které lze spustit (včetně programů s řízením zařízení USB a GUI) a Python programy poskytované uživateli. Kromě toho profesionální verze poskytuje rozmanitější funkce dekódování sběrnic, včetně FlexRay, USB-PD a I2S. Mnoho funkcí dekódování sběrnic je zahrnuto ve standardní konfiguraci, a uživatelé nemusí platit za jejich použití, což činí MPO-2000 konkurenceschopnější.

MPO-2000P je jediným produktem své třídy, který má vestavěnou knihovnu Python GUI. Uživatelé si mohou postavit vlastní testovací systémy za nižší náklady. Různé spustitelné Python aplikace jsou vestavěné. Všestranný přístroj s dostupnou cenou je ideální pro automatizaci testování a měření v kurzech výuky; malé automatizované testování výrobních linek, testování tolerance komponent pro zajištění kvality a rozmanité testovací aplikace.

MPO-2000 poskytuje 7 inovativních funkcí:

• Spuštění Python skriptů
• Tester komponent I-V křivky
• Podpora protokolu MQTT
• Dekódování sériové sběrnice
• Spektrogram
• Podpora knihovny Python GUI (pouze profesionální verze)
• Podpora USB CDC-ACM, USB HID protokolu (pouze profesionální verze)

Python aplikace, které jsou aktuálně nainstalovány na MPO-2000, zahrnují následující kategorie:

• Výstupní charakteristická křivka BJT
• Frekvenční a teplotní charakteristická křivka LC oscilátorového obvodu
• Test odolnosti pojistky
• Charakteristická křivka předsměrového napětí LED
• Aplikace pro měření čtečky čárových kódů

Na MPO-2000, pokud uživatelé chtějí upravit nebo zavolat skript knihovny pro kreslení, musí si zakoupit Pro verzi, aby mohli sami upravovat programy pro splnění testování různých DUT. Kromě toho mohou jiní výrobci používat vestavěnou funkci AWG osciloskopu k dosažení podobných efektů, ale napětí a výkon tohoto druhu AWG jsou příliš malé a jejich praktičnost je nízká. Jediná jednotka MPO-2000 může splnit požadavky IV testů pro části vhodné pro napětí pod 20 V.

Pro více informací a technických specifikací si prosím prohlédněte brožuru MPO-2000.
