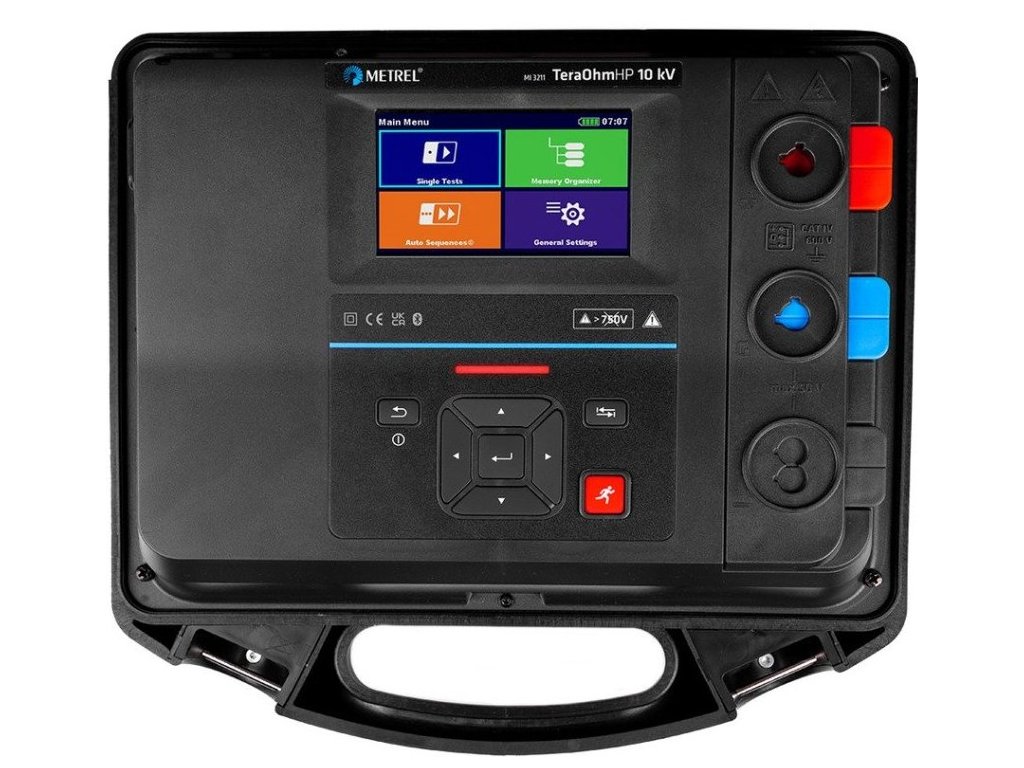

měřič izolačního stavu MI 3211, Metrel TeraOhmHP 10 kV
MI 3211 TeraOhmHP 10 kV je vysoce výkonný, přenosný, bateriově nebo síťově napájený měřicí přístroj s vynikajícím krytím IP (IP65), určený pro analýzu izolačního odporu pomocí vysokého stejnosměrného zkušebního napětí až do 10 kV. Díky své robustnosti (kategorie měření CAT IV) a vysoké odolnosti vůči vyzařovaným EM polím se skvěle hodí do náročných průmyslových podmínek. Dotykový displej nebo ovládání pomocí klávesnice přes LCD displej umožňuje snadnou a přehlednou volbu různých metod měření a jednoduché zadávání dat. Nově navržené měřicí kabely mají kódované banánkové zdířky pro správné připojení a zámek, který je chrání před nechtěným nebo náhodným vyjmutím.
FUNKCE MĚŘENÍ
- Měření izolačního odporu
- Diagnostický test (PI, DAR, DD)
- Test narůstajícím napětím
- Zkouška odolnosti vůči napětí (DC) do 10 kV
- Měření napětí a frekvence do 999 V TRMS
- Měření kapacity
HLAVNÍ VLASTNOSTI
- Měření izolačního odporu do 35 TΩ (20 TΩ při přesnosti ±20%)
- Bezpečnostní kategorie do CAT IV 600 V do 3000 m
- Konstrukce s dvojitým pouzdrem
- Kódované banánky s možností uzamčení
- Nově navržené HV krokosvorky s lepším uchopením
- Li-ion baterie 4400 mAh
- Nastavitelné zkušební napětí 50 V až 10 kV) s krokem 50 V a 100 V
- Maximální zkratový/nabíjecí proud: >6 mA
- Rychlost nabíjení pro kapacitní zátěž <2,7 s/μF při 10 kV (4,2 s při bateriovém napájení)
- Paměťová karta SD s kapacitou 8 GB na ukládání dat
- Režim propalování
- Programovatelný časovač
- Automatické vybíjení testovaného objektu po skončení měření
- Detekce napětí > 30 V
- Stupeň krytí IP65
- Uživatelsky přívětivé a intuitivní ovládání
- Detekce průrazu vysokým napětím
- Programovatelné automatické sekvence
- Funkce automatického nastavení
- Výsledky měření v číselné a grafické podobě
- PC software MESM ke stahování a analýzu výsledků testů a tisku protokolu o testu
- Izolované porty RS-232 a USB, rozhraní Bluetooth
- Vysoce kvalitní příslušenství včetně stíněných testovacích kabelů
- Vysoká ochrana proti EMG rušení:
- Odolnost vůči AC proudovému šumu 8 mA, potlačení vstupního AC rušivého napětí do 1,5 kV
- Průměrování výsledků (5, 10, 30, 60)
- Napájení ze sítě nebo z vestavěné dobíjecí baterie
POUŽITÍ
- Výkonové transformátory
- Měřicí převodníky v distribučních sítí
- Testování izolačních odporů rotujících strojů a kabelů
- Periodické testování výrobních linek a údržba
- Odstraňování poruch a analýza všech druhů problémů s izolací
- Vysokonapěťové generátory
- Svodiče přepětí
Elektromagnetická kompatibilita
• EN 61326-1
Bezpečnost
• EN 61010-1 (přístroj)
• EN 61010-2-030;
• EN 61010-2-034;
• EN 61010-031 (příslušenství)

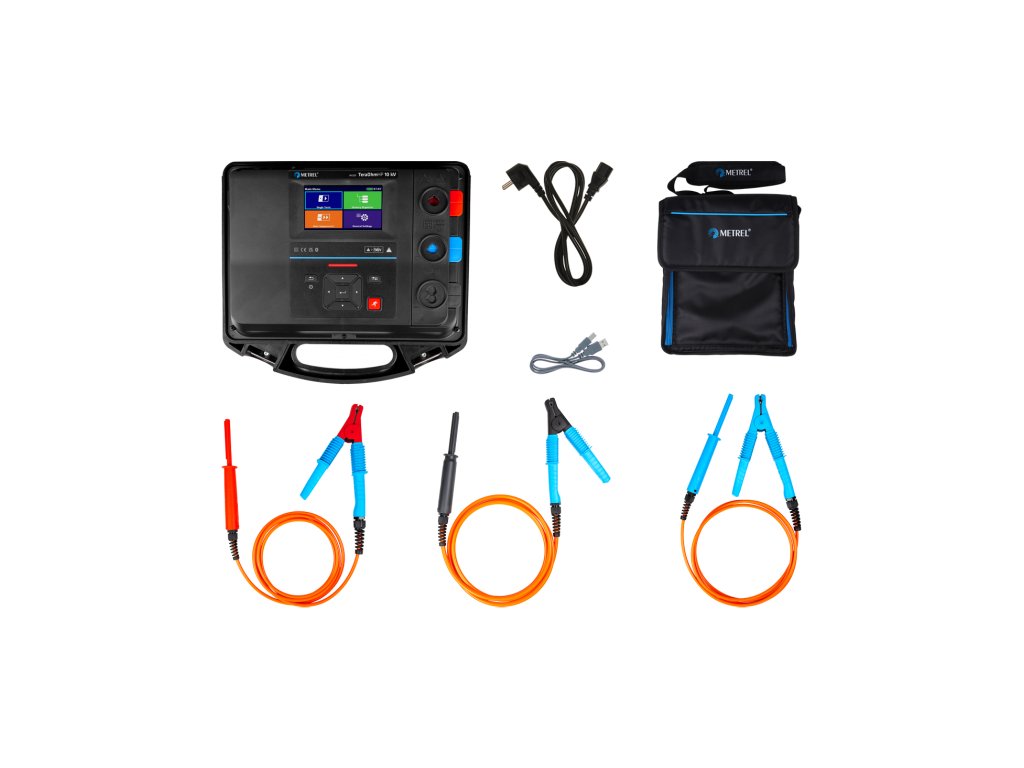

Rozsah dodávky:
Přístroj MI 3211 TeraOhmHP 10 kV
Testovací kabel 179 4 HV, 3 m, černý banánek/stíněný krokodílek
Testovací kabel 179 5 HV, 3 m, modrý banánek / krokodýlek
Testovací kabel 179 3 HV, 3 m, červený banánek / krokodýlek
Napájecí kabel A 1728 , 2 m, 3 x 0,75 mm2, konektor IEC C13/Typ E
Kabel USB 1727 typu A/B
A 1772 Měkká taška na přenášení, Velikost: XXL
Základní licence Metrol ES Manager
SW 1201 Metrel ES Manager (instalace programu)
Návod k obsluze v krátké formě
Kalibrační certifikát
Doplňkové parametry
| Kategorie: | Měřiče izolačních odporů |
|---|---|
| Hmotnost: | 6.2 kg |
| Testovací U min. (V): | 30 |
| Testovací U max. (V): | 10000 |
| Izolační odpor (MΩ): | 35000000 |
| Uss (V): | 1000 |
| Ust (V): | 1000 |
