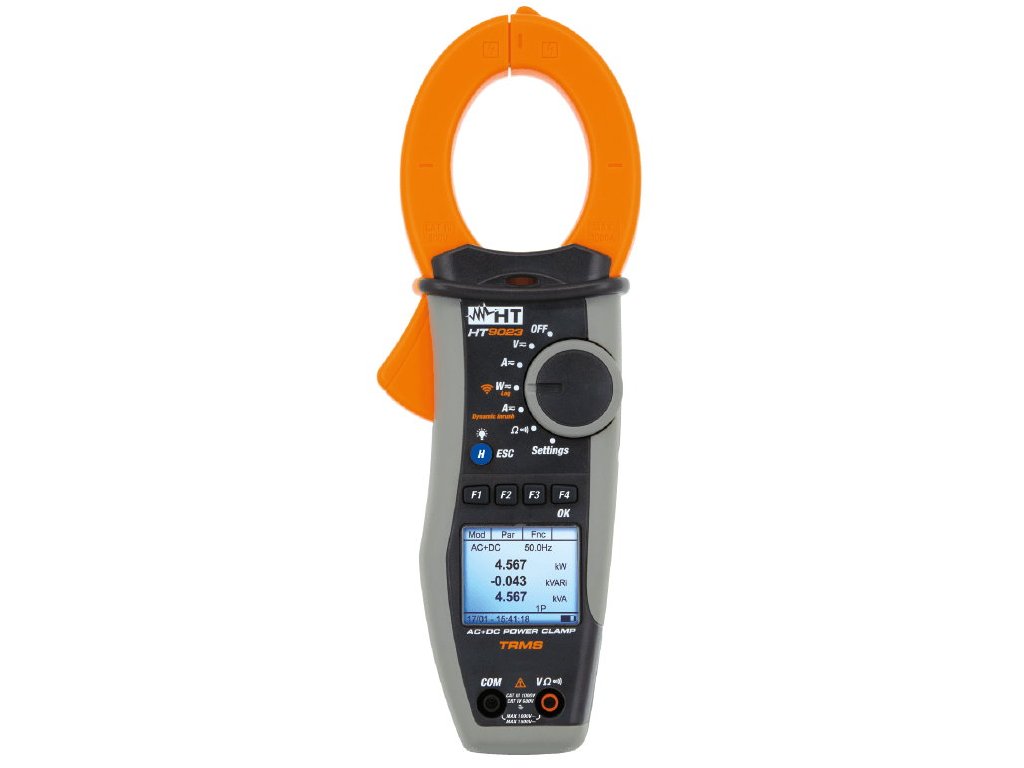

Klešťový analyzátor kvality sítě HT9023

HT9023 byl navržen pro měření střídavého, stejnosměrného a stejnosměrného proudu až do 1000 A TRMS CAT IV 600 V a CAT III 1000 V v souladu s normou IEC / EN61010-1. Kleště také měří stejnosměrné napětí do 1500 V, AC, AC + DC napětí do 1000 V, činný, jalový a zdánlivý výkon, účiník, energii, harmonickou analýzu napětí / proudu až do 25. s výpočtem THD% ve vyvážených jednofázových nebo třífázových systémech. Je také možné provést test sledu fází s 1 vodičovou metodou. Přístroj také detekuje události spojené s rozběhovými proudy motorů (Dynamic INRUSH) a umožňuje zaznamenávat každý měřený elektrický parametr v čase, s možností přenosu dat přes WiFi do zařízení Android / iOS prostřednictvím aplikace HTAnalysis (k dispozici od konce roku 2020) nebo do PC prostřednictvím softwaru TOPVIEW. Kleště jsou vybaveny grafickým displejem (128x128pxl) s podsvícením.

TRMS
Rozsah měření proudu 1000A
AC / DC proud AC + DC
AC / DC napětí 1000VAC / 1500VDC
Frekvence
Zkouška odporu a spojitosti s bzučákem
Sled fází a fázová shoda
AC / DC napětí, měření / záznam proudu
Měření / záznam aktivní, reaktivní, zdánlivé energie AC / DC
Měření / záznam Cosphi, Power Factor
Měření / záznam aktivní, reaktivní, zdánlivé energie AC / DC
Měření / záznam harmonických V-I až do 25. s THD%
Měření rozběhových proudů (INRUSH) Dynamický INRUSH
Maximální průměr kleští 45 mm
Displej 9999 digitů
Podsvícení
Automatický rozsah
Automatické vypnutí
Detekce střídavého napětí bez kontaktu
Funkce Data HOLD
Funkce MIN / MAX
Funkce PEAK
Relativní měření
Datalogger a graf
Paměť pro ukládání dat
Rozhraní PC / Smartphone nebo Tablet WiFi
AC / DC napětí v jednofázových / třífázových systémech jednofázově
AC / DC proud v jednofázových / třífázových systémech Jednofázově
Rozběhový proud elektromotoru (INRUSH)
Napětí neutrál- zem
Neutrální proud
Maximální počet současně volitelných parametrů 60
Záznam s volitelnou integrační dobou 1 s - 15 minut
Orientační doba paměti (ve dnech @ PI = 30 s @ maximální počet parametrů) 63 hodin
údaj o délce záznamu
Kapacita interní paměti 2 MB
Ukládání okamžitých vzorkovaných hodnot
Souhrnná tabulka hlavních elektrických parametrů
Křivky napětí / proudu
Souhrnná tabulka hlavních elektrických parametrů
Křivky napětí / proudu
Tabulky nebo histogramy harmonických a THD%
Vektorový diagram napětí / proud
Napájení 2x 1,5V AAA
Kategorie měření CAT IV 600V CAT III 1000V
Hmotnost v gramech (včetně baterií) 420
Velikost (DxšxV) (mm) 252x88x44

Standardní příslušenství :

měřící vodiče, krokosvorky, brašna na přístroj, kalibrační list výrobce, SW Topviews, baterie, návod
