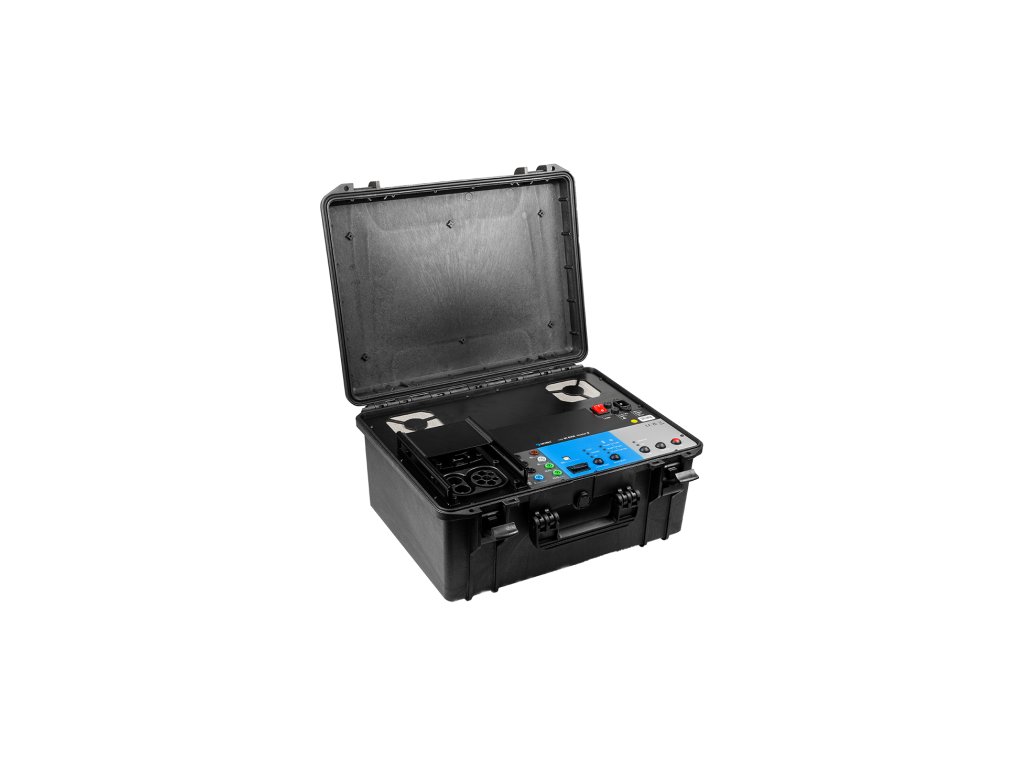

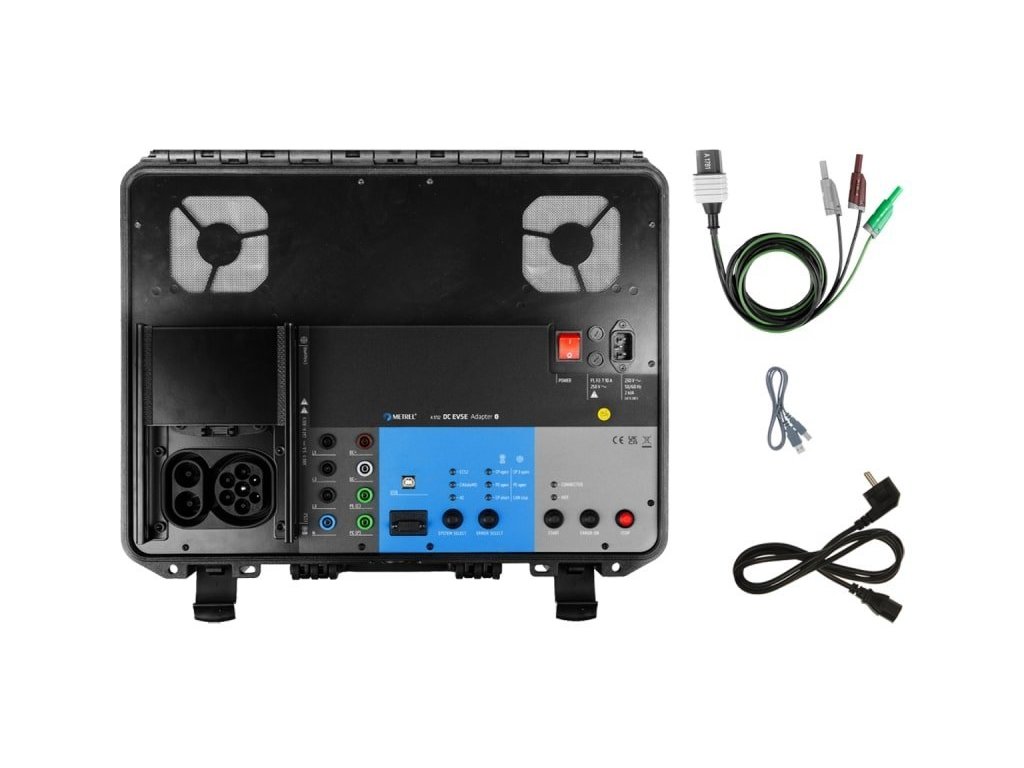

A1732, DC EVSE adaptér
Metrel A 1732 je DC EVSE adaptér - specializovaný nástroj určený k testování elektrické bezpečnosti a funkčnosti zařízení pro napájení elektrických vozidel (nabíjecích stanic pro elektromobily) v konfiguracích s režimem 4 (DC EVSE) i režimem 3 (AC EVSE). Podporuje řadu typů konektorů, včetně CCS2, CHAdeMO a zástrček typu 2 AC, takže je velmi univerzální. Adaptér A 1732 umožňuje po spárování s MI 3155 iniciaci komunikačních protokolů, jako jsou ISO 15118, DIN 70121, CHAdeMO a Low-level PWM, a dokáže také simulovat chyby na signálu Control Pilot (CP) a připojení ochranné země (PE) pro posouzení odezvy EVSE. Ve spojení s instalačním testerem MI 3155 EurotestXD lze adaptér A 1732 DC EVSE používat k protokolování nabíjecího protokolu, provádění měření a testování potřebných pro uvedení EVSE do provozu a pro pravidelné bezpečnostní testy.
Funkce
- podpora pro CCS2, CHAdeMO a AC EVSE
- funkční testovací protokol pro měření napětí a proudu na svorkách
- simulace poruchy na CCS2 a typu 2 pro otevření CP, otevření PE a zkrat CP
- simulace poruchy na CHAdeMO pro otevření CP3, otevření PE a zastavení CAN
- banánkové testovací body pro DC, AC a PE zakončení
- dvojité PE testovací svorky (PE(C) a PE(P)) pro skutečné čtyřvodičové měření Rlow
- bluetooth komunikace s MI 3155 EurotestXD
- přepěťová kategorie CAT III / 300 V
- podpora komunikace CCS ISO 15118-1 nebo DIN 70121
- podpora komunikace CHAdeMO verze 0.9.1 a vyšší
- podpora komunikace AC EN 61851-1
- simulace baterie EV 300 V a 5 A
POUŽITÍ SPOLEČNĚ S MI 3155
- komunikace s adaptérem A 1732 DC EVSE přes Bluetooth
- v paměťové struktuře předdefinovaný testovací protokol pro DC EVSE
- všechna měření lze spustit a zobrazit na MI 3155 EurotestXD
- provádění přesných 4vodičových měření s měřicím proudem 200 mA
- izolační odpor se stejnosměrným napětím až 2500 V
- funkční test s živým náhledem na nabíjecí protokol a napětí a proudy na testovacích svorkách
- dálkové spouštění poruch a měření reakční doby
- měření stejnosměrné impedance
- měření doby vybíjení
- asymetrický test IMD s nastavitelným poruchovým odporem mezi 20 kΩ a 640 kΩ v intervalech po 5 kΩ
- programovatelné AUTO SEQUENCE* pro přizpůsobení zkušebního protokolu
- PC SW Metrel ES Manager pro předběžné a následné zpracování měření: Příprava struktury testu, stahování výsledků, stromové zobrazení, tabulkové zobrazení a grafické zobrazení, ukládání a tisk protokolů.
Ostatní parametry:
- rozměry (š × v × h) 50 cm × 25 cm × 41 cm
- hmotnost 16,2 kg
Doplňkové parametry
| Kategorie: | Přístroje pro elektromobilitu |
|---|---|
| Hmotnost: | 16.2 kg |
| Položka byla vyprodána… | |
